6-12. SNAT/DNAT란?

IPv4 주소 절약과 주소 은닉을 위해 사용하는 NAT의 기본 원리와, 그중에서도 SNAT과 DNAT가 각각 언제 어디에서 어떤 방식으로 동작하는지 정리합니다.

일단 SNAT, DNAT를 설명하기 전에 NAT에 대해서 먼저 설명하겠습니다.

NAT은 “여러 사설 IP를 적은 수(또는 한 개)의 공인 IP로 바꿔서 외부와 통신하게 해 주는 주소 변환 장치/기능”입니다.

[6-12-1] NAT가 왜 생겼는지

원래 IP 주소는 전 세계에서 고유해야 하는데, 인터넷 사용자가 폭발적으로 늘면서 IPv4 주소가 모자라기 시작했습니다.

동시에:

  • 내부 망 구조를 자주 바꾸더라도, 외부에 보이는 주소 체계는 그대로 두고 싶고
  • 내부 IP를 외부에 노출하고 싶지 않은(프라이버시·보안 측면) 요구도 있었습니다.

그래서 내부에서는 마음대로 쓸 수 있는 사설 IP(예: 10.x.x.x, 192.168.x.x)를 쓰고, 외부와 통신할 때만 NAT 장비가 사설 IP ↔︎ 공인 IP로 바꿔주는 구조가 등장했습니다.

[6-12-2] NAT의 기본 동작 개념

NAT는 일반적으로 경계 라우터(회사/집 안과 인터넷 사이)에 위치합니다.

  1. 내부 호스트에서 인터넷으로 패킷을 보냄 (출발지 = 사설 IP).
  2. NAT 라우터가 패킷을 보고, 출발지 IP(그리고 필요하면 포트)를 공인 IP(그리고 새 포트)로 바꿉니다.
  3. 외부 서버 입장에서는 “NAT 라우터의 공인 IP에서 온 트래픽”으로 보입니다.
  4. 응답 패킷이 돌아오면, NAT 라우터가 미리 기억해 둔 매핑 정보를 보고 다시 사설 IP(원래 호스트/포트)로 되돌린 후 내부에 전달합니다.

이때 매핑 정보(어느 내부 IP/포트가 어느 공인 IP/포트로 나갔는지)를 세션별로 가지고 있기 때문에, NAT 장비가 고장나거나 경로가 바뀌면 세션이 끊어지기 쉽습니다.

[6-12-3] 두 가지 전통적인 NAT 방식

“Traditional NAT”는 크게 두 종류입니다.

Basic NAT (주소만 변환)

  • 여러 개의 사설 IP ↔︎ 여러 개의 공인 IP를 1:1 또는 N:M으로 매핑
  • 패킷 변환 시 IP 주소만 바꿈 (TCP/UDP 포트는 그대로)
  • 내부 호스트 수 ≤ 공인 IP 수라면, 각 내부 호스트가 공인 IP 하나씩을 “빌려 쓰는 느낌”

예:

  • 내부: 10.0.0.0/16
  • 외부: 198.76.29.0/24
  • 10.0.1.5 → 198.76.29.7 이런 식으로 매핑

장점: 구조가 단순하고, 일부 프로토콜/애플리케이션에 덜 민감합니다

단점: 공인 IP를 여러 개 써야 해서 주소 절약 효과가 크지 않습니다

NAPT (Network Address Port Translation, 포트까지 변환)

우리가 흔히 말하는 “NAT”라고 하면 대부분 NAPT을 의미합니다.

  • 여러 사설 IP가 하나의 공인 IP를 공유
  • (사설 IP, 사설 포트) → (공인 IP, 공인 포트) 튜플로 매핑
  • 내부 수십 대 PC가 하나의 공인 IP로 동시에 인터넷 접속 가능

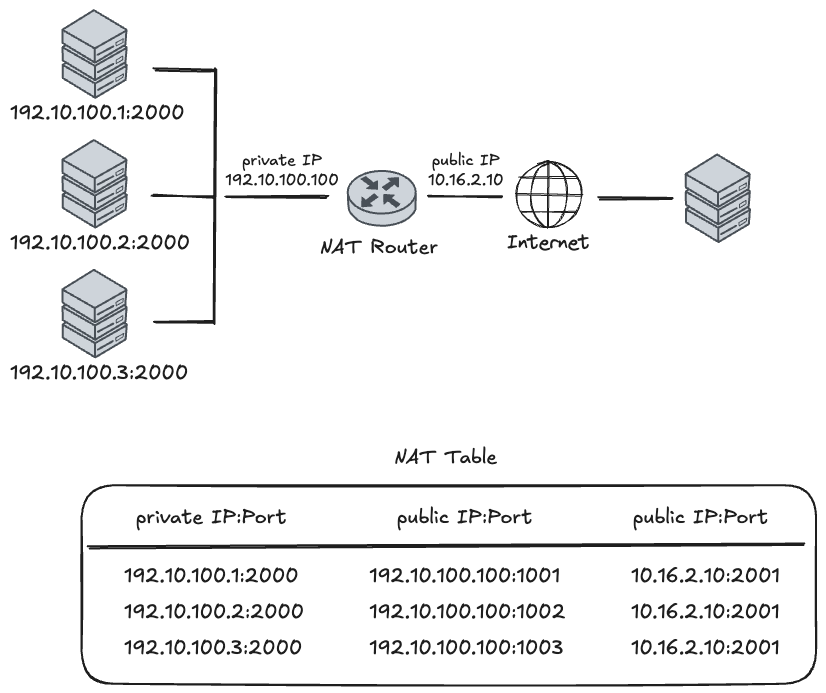

그림 6-12-3-1. NAPT 동작 원리

Outbound: 사설 망에서 외부로 나갈 때

내부 호스트들이 외부 서버로 요청을 보낼 때, NAT 라우터는 고유한 식별을 위해 공인 IP 포트(Public Port)를 새로 할당합니다.

  • 매핑 과정: 내부 호스트 192.10.100.1이 포트 2000으로 요청을 보내면, 라우터는 이를 공인 IP 10.16.2.10의 포트 1001로 변환하여 기록합니다.
  • 튜플(Tuple) 생성: 테이블에는 (사설 IP:포트) ↔︎ (공인 IP:변환 포트) 쌍이 생성되며, 이를 통해 하나의 공인 IP로 수많은 내부 장치를 구분할 수 있게 됩니다.

Inbound: 외부에서 응답이 돌아올 때

외부 서버는 응답을 보낼 때 목적지를 NAT 라우터의 공인 IP와 변환된 포트(10.16.2.10:2001)로 설정합니다.

  • 역추적: NAT 라우터는 도착한 패킷의 포트 번호(1001)를 NAT Table에서 조회합니다.
  • 최종 전달: 매핑된 정보를 확인한 후, 패킷의 목적지 주소를 다시 원래의 사설 주소인 192.10.100.1:2000으로 되돌려 내부 호스트에게 정확히 전달합니다.

[6-12-4] NAT의 장점과 한계

장점

  • IPv4 주소 부족을 완화 (여러 사설 IP → 적은 수의 공인 IP).
  • 내부 주소 체계 변경을 외부에 숨길 수 있어, ISP 변경·망 재구성 시에도 외부 영향 최소화.
  • 어느 정도의 프라이버시: 외부에서는 내부 개별 호스트 주소를 알 수 없습니다.

한계·문제점

  • End-to-end 특성 붕괴: IP 주소가 더 이상 “고정된 종단 식별자”가 아니게 됩니다.
    • IPSec 같은 “끝단끼리 직접 인증/암호화” 모델과 충돌.
  • 디버깅/보안 추적이 어려움: 로그를 NAT 매핑과 함께 봐야 “어느 내부 호스트”인지 알 수 있습니다.
  • 세션 상태(state)를 NAT가 들고 있어서,
    • NAT 장비가 죽거나
    • 세션이 다른 NAT로 우회되면 → 기존 연결이 깨집니다
  • 일부 프로토콜은 추가 장치(ALG) 없이는 잘 안 돌아가거나, 아예 설계상 NAT-unfriendly.

[6-12-5] 실제 어디서 쓰이는지

  • 집 공유기, 카페·회사 AP: 거의 전부 NAPT 방식 NAT
  • 기업 경계 라우터: 사설망(10.x, 192.168.x) ↔︎ 인터넷 사이의 주소 변환
  • IDC/클라우드 내부: 특정 세그먼트 간, 또는 DMZ 구성 시도 NAT를 사용하기도 함

정리하면, NAT = 내부 사설 주소 체계를 외부에서 가리고, 부족한 IPv4 주소를 아끼기 위해 경계에서 IP(그리고 포트)만 바꿔 주는 중간 통역 장치라고 보면 됩니다.

SNAT과 DNAT은 “어느 주소를 바꾸느냐”와 “언제/어디에서 바꾸느냐”가 핵심입니다.

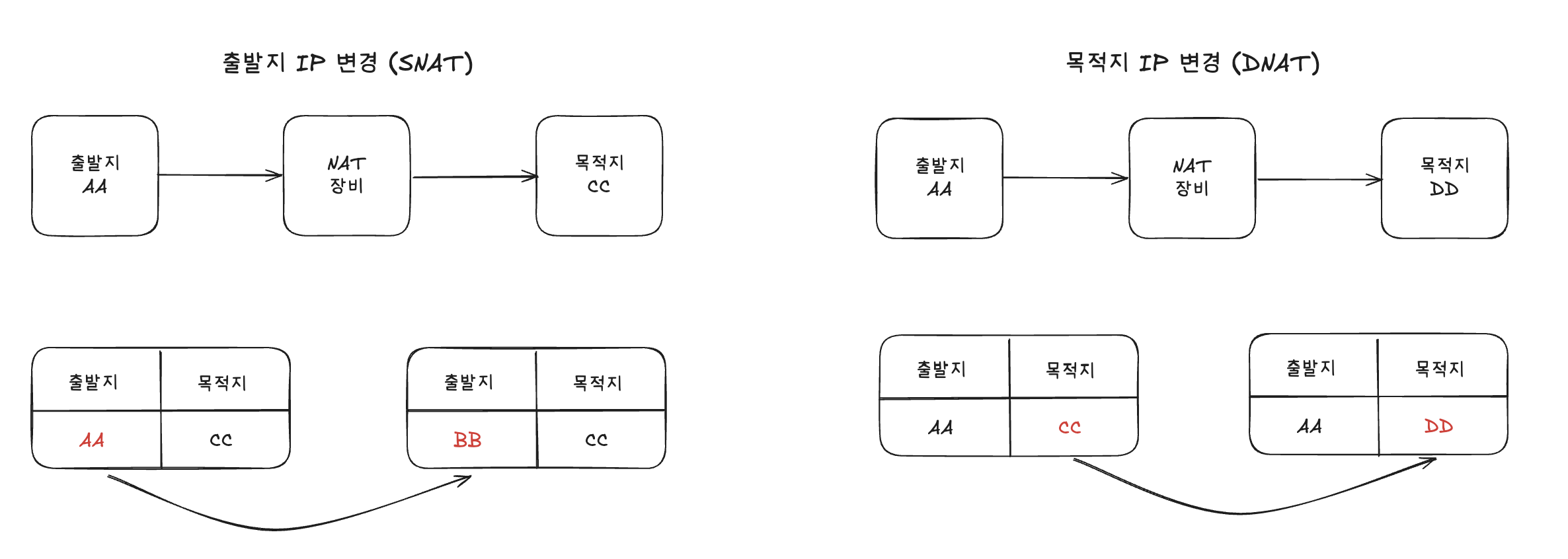

그림 6-12-5-1. SNAT/DNAT 동작 원리

[6-12-6] SNAT (Source NAT)

SNAT은 패킷의 출발지(소스) 주소를 바꾸는 것입니다.

  • 언제/어디서: ‎POSTROUTING 체인에서, 패킷이 나가기 직전에 수행됩니다. 그래서 라우팅·필터링 같은 건 모두 원래 주소를 보고 처리한 뒤, 마지막에 주소만 갈아끼웁니다.
  • 용도: 사설 IP 여러 대가 하나의 공인 IP로 인터넷에 나갈 때 등, “내가 누구인 척 할지(출발 IP)”를 바꿔야 할 때 사용합니다.
  • iptables 예시 (2.4 기준):
    • ‎-t nat -A POSTROUTING -o eth0 -j SNAT --to 1.2.3.4
  • Masquerade:
    • 동적 IP(ADSL, PPPoE, 일반 모뎀 등)에서 쓰는 SNAT의 특수 버전.
    • ‎--to-source에 IP를 안 적고, 나가는 인터페이스의 IP를 자동으로 사용.
    • 연결이 끊겼다가 새 IP로 다시 붙을 때, 기존 연결들을 정리해 줘서 깔끔함.
    • 예: ‎-j MASQUERADE

요약하면, SNAT = “밖으로 나갈 때 내 IP(소스)를 뭘로 보이게 할까?”를 설정하는 것.

[6-12-7] DNAT (Destination NAT)

DNAT은 패킷의 목적지(데스티네이션) 주소를 바꾸는 것입니다.

  • 언제/어디서: ‎PREROUTING 체인에서, 패킷이 들어오자마자 수행됩니다. 그래서 이후 라우팅·필터링은 이미 바뀐 목적지 기준으로 동작합니다.
  • 용도: 포트 포워딩, 로드 밸런싱, 내부 서버로 트래픽 보내기 등 “이 패킷이 실제로 어디로 가야 할지(목적지 IP/포트)”를 바꿀 때 사용합니다.
  • iptables 예시:
    • ‎-t nat -A PREROUTING -i eth0 -j DNAT --to 5.6.7.8
    • 웹 트래픽 포트 변경: ‎--dport 80 ... -j DNAT --to 5.6.7.8:8080
  • REDIRECT:
    • DNAT의 특수 버전으로, 들어온 인터페이스 자신의 주소로 보내는 편의 기능.
    • 로컬의 프록시(예: squid)로 투명 프록시 구성할 때 사용.
    • 예: ‎-j REDIRECT --to-port 3128

요약하면, DNAT = “들어오는 패킷을 실제로 어디 서버로 보낼까? (목적지 변경)”를 정하는 것.

정리 한 줄로 말하면,

  • SNAT: 나갈 때 “누가 보낸 것처럼 보이게 할지” (Source, POSTROUTING)
  • DNAT: 들어올 때 “어디로 보내 줄지” (Destination, PREROUTING)

위의 NAT 관련 글을 읽다 보면 자연스럽게 이런 의문이 들 수 있습니다.

“그러면 실제로 주소를 바꾸는 건 누가 하는 거지? IP/포트를 바꾸려면, 이 트래픽이 어디에서 와서 어디로 가는지에 대한 정보가 있어야 할 텐데, 이런 정보는 어디에 저장되어 있을까?”

[6-12-8] conntrack

리눅스 커널에서는 이 정보를 conntrack(커넥션 트래킹) 이라는 모듈을 통해 관리합니다.

조금 더 정확히 말하면, 리눅스에는 Netfilter라는 패킷 처리 프레임워크가 있고, 이 Netfilter가 커널 네트워크 경로에 여러 개의 “훅(hook)” 지점을 미리 심어 두고 있습니다.

Netfilter 훅이란 무엇인가?

훅은 쉽게 말해, 패킷이 커널 네트워크 스택을 지나가는 길목에 미리 설치해 둔 “검문소” 같은 것입니다.

패킷은 다음과 같은 순서로 커널을 통과합니다.

[ NIC 수신 ]
   │
   ▼
(옵션) XDP/eBPF
   │
   ▼
[ IP 계층 진입 ]
   │
   ▼
 ┌───────────────────────────────┐
 │       Netfilter 훅 지점들       │
 │  (여기에 conntrack, NAT 등이     │
 │   순서대로 매달려 있다)            │
 └───────────────────────────────┘
   │
   ▼
[ 라우팅 / 로컬 소켓 전달 ]
   │
   ▼
[ 응답 패킷 생성 후 다시 Netfilter 훅들 ]
   │
   ▼
[ NIC 송신 ]

Netfilter는 이 안에 대표적으로 다섯 개의 훅 지점을 제공합니다.

  • PRE_ROUTING : 패킷이 IP 계층에 들어오자마자
  • LOCAL_IN : 이 노드가 목적지인 패킷이 로컬 소켓으로 올라가기 직전
  • FORWARD : 이 노드를 경유해 다른 곳으로 포워딩될 때
  • LOCAL_OUT : 로컬 프로세스에서 나가는 패킷이 IP 계층을 통과할 때
  • POST_ROUTING : 라우팅이 끝나고 실제로 NIC로 나가기 직전

각 훅 지점에는 여러 모듈(conntrack, NAT, iptables 등)이 우선순위에 따라 줄지어 등록됩니다.

예를 들어 LOCAL_OUT 훅은 개념적으로 다음과 같은 구조를 가집니다.

NF_INET_LOCAL_OUT 훅
   ├─ conntrack_in()        ← conntrack 모듈 (먼저 실행)
   ├─ nf_nat_inet_fn()      ← NAT 모듈 (그 다음 실행)
   └─ iptables(filter 등)   ← 방화벽/정책

즉, 커널은 “이 지점에서 등록된 핸들러들을 순서대로 호출해 줌으로써” conntrack, NAT, iptables가 개입할 수 있는 타이밍을 제공하는 역할을 합니다.

conntrack: “연결 정보를 만들고 skb에 붙이는” 층

이제 NAT를 이해하기 위해 conntrack가 어떤 일을 하는지 조금 더 구체적으로 보겠습니다.

리눅스 커널에서 패킷 하나는 struct sk_buff(줄여서 skb)라는 구조체로 표현됩니다.

  • skb는 실제 패킷 데이터(헤더+payload)뿐 아니라, 이 패킷과 관련된 메타데이터를 함께 들고 다니는 컨테이너입니다. 그 메타데이터 중 하나가 바로 “이 패킷이 어떤 conntrack 엔트리에 속하는지”를 가리키는 포인터입니다.

PRE_ROUTING이나 LOCAL_OUT 같은 훅 지점에서 가장 먼저 호출되는 것이 nf_conntrack_in()입니다. 이 함수는 개념적으로 다음과 같은 일을 합니다.

  1. 패킷 헤더에서 5‑tuple(출발지 IP/포트, 목적지 IP/포트, L4 프로토콜)을 추출합니다.
  2. 이 5‑tuple을 키로 해서 conntrack 해시 테이블을 조회합니다.
  3. 이미 같은 튜플을 가진 엔트리가 있으면 그 엔트리(struct nf_conn *ct)를 가져오고, 없다면 새로 할당해서 초기 상태/타임아웃 등을 설정한 뒤 테이블에 등록합니다.
  4. 이렇게 얻은 ct 포인터와 상태 정보(NEW, ESTABLISHED, RELATED 등)를 skb의 메타데이터 필드에 붙여 둡니다.

개념적으로는 다음과 같습니다.

[ 패킷(skb) ]
   │
   └─ nf_conntrack_in()
        ├─ 튜플 추출
        ├─ conntrack 테이블에서 ct 찾기 또는 새로 생성
        └─ skb에 ct 포인터와 상태를 저장
            (nfct / nfctinfo 필드에 연결)

이렇게 “붙여 둔” 덕분에, 이후에 다른 모듈(NAT 등)이 이 패킷을 처리할 때는 다시 튜플을 파싱해서 연결을 찾을 필요가 없고, nf_ct_get(skb, &ctinfo) 같은 헬퍼 함수로 이미 conntrack가 만들어 놓은 ct 엔트리와 상태 정보를 그대로 가져다 쓸 수 있게 됩니다.

NAT: conntrack 정보 + 규칙을 바탕으로 실제 주소를 바꾸는 층

conntrack가 먼저 일을 끝내고 나면, 같은 훅에서 그 다음 순서로 NAT 모듈이 호출됩니다 (nf_nat_inet_fn() 등).

NAT의 동작 흐름은 다음과 같습니다.

  1. nf_ct_get(skb, &ctinfo)를 호출해서, conntrack가 skb에 붙여 둔 ct 엔트리와 상태(NEW/ESTABLISHED/등)를 가져옵니다.

  2. iptables NAT 규칙(SNAT, DNAT, Masquerade 설정)을 보고,

    “이 connection에 대해 어떤 형태의 NAT를 적용해야 하는지”를 결정합니다.

  3. 이 결정 내용을 ct와 NAT 전용 상태에 기록해 둡니다.

    (예: 이 플로우는 출발지 IP/포트를 어떤 값으로 바꿔야 하는지)

  4. 마지막으로 현재 처리 중인 skb의 IP/포트 헤더를 위에서 정한 매핑에 따라 실제로 변경합니다.

이 과정을 텍스트로 시각화하면 다음과 같은 파이프라인이 됩니다.

[ LOCAL_OUT 훅에 도달한 패킷 (skb) ]
   │
   ├─ conntrack_in()
   │     ├─ 튜플 추출 (src/dst IP, src/dst port, proto)
   │     ├─ conntrack 테이블에서 ct 엔트리 조회/생성
   │     └─ skb.nfct / skb.nfctinfo에 ct 포인터와 상태 기록
   │
   ├─ nf_nat_inet_fn()
   │     ├─ nf_ct_get(skb, &ctinfo)로 ct 가져오기
   │     ├─ NAT 규칙(SNAT/DNAT/masq)을 보고,
   │     │   이 connection에 대한 NAT 매핑 결정
   │     ├─ 그 매핑을 ct/NAT 상태에 저장
   │     └─ skb의 IP/포트를 매핑에 맞게 실제로 변경
   │
   └─ iptables(filter 등)로 최종 ACCEPT/DROP/LOG 등 판정

이후 같은 connection에 속한 패킷이 다시 들어오면:

  • conntrack는 같은 튜플을 기반으로 동일한 ct 엔트리를 찾아 skb에 붙여 주고,

  • NAT는 그 ct에 이미 저장된 NAT 매핑을 그대로 재사용함으로써,

    한 connection 동안 주소 변환이 항상 일관되게 유지되도록 합니다.

결론

이제 처음 질문으로 돌아가서, 이렇게 정리할 수 있습니다.

  • 주소를 바꾸기 위해서는 “이 패킷이 어떤 연결에 속하는지”와 “그 연결에 대해 어떤 NAT 정책/매핑이 적용돼야 하는지”라는 정보가 필요합니다.
  • 리눅스에서는 이 정보를 conntrack가 튜플과 ct 엔트리 형태로 관리하고, 패킷 단위로는 이 ct 포인터를 skb에 붙여서 넘깁니다.
  • Netfilter 훅은 conntrack와 NAT가 이런 작업을 수행할 수 있는 타이밍을 제공하는 “검문소” 역할을 합니다.
  • NAT는 바로 이 ct 정보와 iptables NAT 설정을 기반으로, 각 패킷의 IP/포트를 실제로 바꾸는 마지막 단계를 담당합니다.

따라서, 리눅스 커널에서 NAT의 동작 원리를 한 줄로 요약하면 다음과 같습니다.

“Netfilter 훅 위에서 conntrack가 먼저 ‘연결 정보를 만들고 skb에 붙여 두고’, NAT가 그 정보를 기반으로 일관된 SNAT/DNAT를 수행한다.”

참조

RFC 3022 - 전통적인 IPv4 NAT 정의 문서

Netfilter NAT HOWTO - 리눅스 NAT 공식 가이드

Linux conntrack 설계와 구현 분석 글
